Todo residente aprende cedo a reconhecer um menisco roto. Bem mais tarde — às vezes nunca — ele aprende por que o menisco roto aparece naquela sequência e não na outra, e o que fazer quando o achado que ele procura simplesmente não tem onde aparecer no protocolo que foi adquirido. Essa segunda parte não é física de curiosidade. Ela é a diferença entre pedir uma sequência complementar e devolver um laudo normal num joelho que tem uma fratura de insuficiência.

O assunto ficou mais urgente nos últimos anos por um motivo prático. A fila de RM cresceu, e a indústria respondeu com aceleração: imagem paralela, aquisição simultânea de cortes, compressed sensing, reconstrução por aprendizado profundo. Um protocolo de joelho que levava dez minutos hoje cabe em cinco, e há quem prometa três. O problema é que nem todo achado suporta o mesmo grau de aceleração, e o radiologista que assina o laudo é quem descobre isso — às vezes tarde. Do outro lado do espectro, sequências que antes eram de pesquisa saíram do laboratório: Dixon virou rotina em muitos serviços, ZTE gera imagem com cara de tomografia dentro do exame de RM, e técnicas de eco ultracurto começam a medir qualidade tecidual em tendão.

Este texto percorre esse caminho em duas camadas. A primeira monta o assunto do zero: de onde vem o sinal, o que cada ponderação mostra, como se suprime gordura, quais artefatos você vai encontrar amanhã de manhã. A segunda é para quem já tem isso resolvido e precisa decidir protocolo, defender uma escolha técnica numa reunião ou entender por que o exame de fora, feito em seis minutos, perdeu a lesão condral.

Como ler este texto. A Parte 1 monta o assunto do zero, com etiquetas indicando em que momento da residência cada bloco costuma ser cobrado. A Parte 2 é para R4 e radiologista com subespecialização em musculoesquelético. Este texto sintetiza exclusivamente os 13 artigos listados no fim; onde a base não sustenta o assunto, isso está dito em “O que esta base não cobre”.

O que você vai levar daqui

• Explicar, para um residente ou um clínico, por que uma lesão aparece numa sequência e não em outra, a partir de TR, TE e supressão de gordura.
• Escolher a técnica de supressão de gordura adequada ao campo de visão, à presença de metal e ao uso de contraste — e justificar a escolha.
• Reconhecer os artefatos que mudam conduta: suscetibilidade, ângulo mágico, troca gordura-água na Dixon.
• Dizer onde cada estratégia de aceleração cobra o seu preço, e quais achados são os primeiros a desaparecer.
• Montar um protocolo básico de joelho defensável e saber o que acrescentar diante de metal, de osso com T2 ultracurto ou de suspeita de fratura oculta.

Parte 1 — Montando o assunto (R1 a R3)

De onde vem o sinal, e os dois botões que decidem tudo no começo

R1 · base

O corpo humano é composto por cerca de 70% de água, e o hidrogênio dessa água — um único próton com carga positiva — é a fonte de praticamente todo o sinal de RM [2]. Fora de um campo magnético, esses prótons giram orientados ao acaso. Dentro do campo principal, chamado B₀, eles se alinham de forma paralela ou antiparalela a ele, com uma leve maioria na posição paralela, de menor energia. É essa pequena maioria que gera o vetor de magnetização de onde sai a imagem [2].

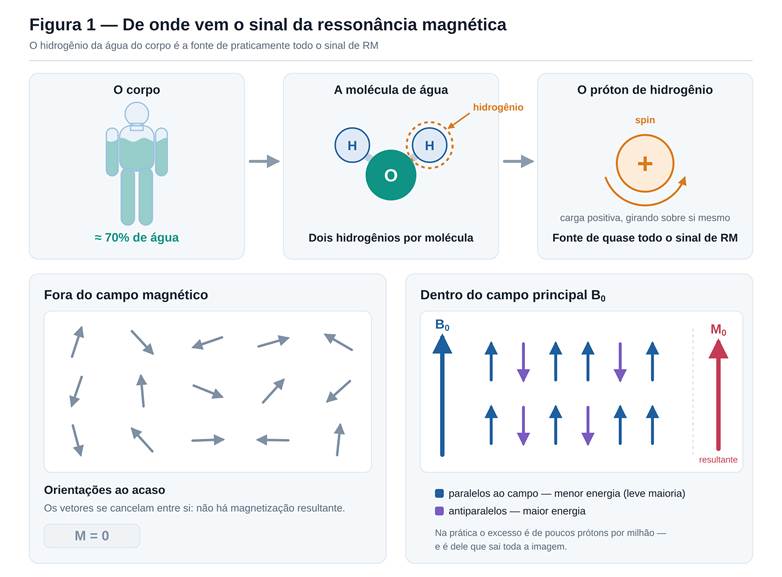

Figura 1. A origem do sinal de RM. O corpo é composto por cerca de 70% de água, e cada molécula de água traz dois átomos de hidrogênio — um único próton com carga positiva. Fora do campo magnético os prótons se orientam ao acaso e a magnetização resultante é nula. Dentro do campo principal (B₀) eles se alinham de forma paralela ou antiparalela, com leve maioria na posição paralela, de menor energia; é esse pequeno excesso que gera o vetor de magnetização (M₀) do qual sai a imagem.

Os prótons precessionam em torno do eixo longitudinal numa frequência que depende diretamente da intensidade do campo: a frequência de Larmor. A 1,5 T ela é de aproximadamente 64 MHz [2]. Guarde essa dependência, porque ela volta a aparecer em quase tudo que vem depois — na Dixon, na saturação espectral, no artefato de suscetibilidade. Um pulso de radiofrequência sintonizado exatamente nessa frequência, e só nela, consegue transferir energia aos prótons e derrubar o vetor de magnetização para o plano transverso. É o fenômeno de ressonância que dá nome ao método. Um pulso de 90° leva o vetor inteiro para o plano transverso; um pulso de 180° o inverte [2].

Figura 2. Precessão, frequência de Larmor e o pulso de radiofrequência. O próton precessa em torno do eixo longitudinal do campo, descrevendo um cone; a frequência dessa precessão (frequência de Larmor) é proporcional à intensidade do campo — cerca de 64 MHz a 1,5 T e 128 MHz a 3,0 T. Apenas um pulso de RF sintonizado exatamente nessa frequência transfere energia aos prótons: é o fenômeno de ressonância. Um pulso de 90° leva o vetor de magnetização ao plano transverso; um pulso de 180° o inverte.

Desligado o pulso, começa a relaxação, e ela acontece por dois caminhos independentes. O T1 mede a recuperação da magnetização longitudinal — o tempo para que 63% dela seja restaurada. Ele depende de quão firmemente o hidrogênio está ligado à molécula: a água livre tem T1 longo e aparece escura; a gordura tem T1 curto e aparece brilhante [2]. É por isso que as imagens ponderadas em T1 são as melhores para delinear anatomia. O T2 mede a perda da magnetização transversa, quando os prótons saem de fase entre si — o tempo em que resta 37% da magnetização transversa original [2]. Quando a perda de coerência inclui também a inomogeneidade do campo e os efeitos de suscetibilidade, e não apenas a interação spin-spin, o decaimento é chamado de T2* [2]. Essa distinção entre T2 e T2* parece acadêmica agora; ela é a chave de toda a seção sobre metal, mais adiante.

Figura 3. Os dois caminhos independentes da relaxação. T1 é o tempo para recuperar 63% da magnetização longitudinal: a gordura tem T1 curto e aparece brilhante, a água livre tem T1 longo e aparece escura — por isso o T1 delineia melhor a anatomia. T2 é o tempo em que resta 37% da magnetização transversa, à medida que os prótons saem de fase entre si. Quando a perda de coerência inclui também a inomogeneidade do campo e os efeitos de suscetibilidade, e não apenas a interação spin-spin, o decaimento é mais rápido e se chama T2*.

Você controla a mistura desses efeitos com dois botões. O TE é o intervalo entre o pico do pulso de 90° e o pico do eco formado; o TR é o tempo para rodar a sequência de pulsos uma vez [2]. Para a ponderação em T1 a 1,5 T, valores típicos são TE de 20 ms e TR de 500 ms; para T2, TE de 80 ms e TR de 2000 ms [2]. Um TR longo com TE curto minimiza tanto os efeitos de T1 quanto os de T2, e o que sobra é a densidade de prótons — a imagem que mais se usa em musculoesquelético [2].

Figura 4. TR e TE decidem a ponderação. Valores típicos a 1,5 T para spin-eco. A faixa sombreada marca o piso de TR recomendado para aquisições ponderadas em DP e em T2 no sistema musculoesquelético: abaixo de 3000 ms o sinal do líquido e a diferenciação de contraste caem.

Fonte: esquema original a partir de Pai et al., StatPearls, 2023, e Vosshenrich & Fritz, Radiology, 2026. Licença: original.

Há um piso prático nesse TR que vale memorizar desde cedo, porque ele reaparece quando se tenta acelerar o exame: para aquisições ponderadas em densidade de prótons e em T2, reduções de TR abaixo de 3000 ms devem ser evitadas tanto a 1,5 T quanto a 3 T, porque diminuem de forma notável a intensidade do sinal do líquido e a diferenciação de contraste entre as estruturas musculoesqueléticas [8]. Ou seja: TR não é uma variável livre que você corta para ganhar tempo. É parte do contraste.

No laudo isso significa uma coisa simples. Quando você descreve “alto sinal em sequências sensíveis a líquido”, está descrevendo um comportamento de T2 ou de densidade de prótons com supressão de gordura. Se o exame que chegou não tem nenhuma sequência com TR suficientemente longo, a ausência de alto sinal não é informação — é ausência de sensibilidade.

As três maneiras de fazer um eco

R1 · base

A partir das diferenças de relaxação, dois grandes tipos de sequência foram desenvolvidos para criar imagem: o spin-eco e o gradiente-eco [1].

O spin-eco usa um pulso de excitação de 90° seguido de um pulso de refocalização de 180° [1]. O 180° é o elemento que importa: ele desfaz o defasamento causado pela inomogeneidade do campo magnético, de modo que o que sobra no eco é o T2 verdadeiro, e não o T2*. Sequências spin-eco são as sequências fundamentais usadas na maior parte dos protocolos musculoesqueléticos [1].

O turbo spin-eco — ou fast spin-eco, conforme o fabricante — difere do spin-eco por aplicar múltiplos pulsos de 180° dentro de um mesmo TR. O número desses pulsos de refocalização é o comprimento do trem de ecos, ou ETL: um ETL de 16 torna a sequência dezesseis vezes mais rápida [2]. Na prática, quando alguém diz “sequência ponderada em T2 do joelho”, está falando de um turbo spin-eco.

O gradiente-eco substitui o pulso de refocalização de 180° por um gradiente de campo magnético. Após o pulso inicial de radiofrequência, um gradiente faz os prótons se defasarem rapidamente; um segundo gradiente, de mesma magnitude e sentido oposto, os traz de volta à fase e forma o eco [2]. O ângulo de inclinação costuma ficar entre 5° e 40°, e o TE é curto porque só um pulso de radiofrequência é usado [2]. Sequências gradiente-eco permitem tempos de aquisição mais curtos e oferecem propriedades de contraste diferentes, mas são propensas a artefatos de imagem — que podem ser úteis ou prejudiciais ao diagnóstico, dependendo do que você procura [1].

Figura 5. As três formas de gerar o eco. No spin-eco, um pulso de 180° refocaliza o defasamento causado pela inomogeneidade do campo. No turbo spin-eco, vários 180° dentro do mesmo TR produzem um trem de ecos — é a família que sustenta praticamente todo protocolo musculoesquelético. No gradiente-eco, a refocalização é feita por gradientes e não por radiofrequência, o que deixa o T2* exposto e amplifica o artefato de suscetibilidade.

Fonte: esquema original a partir de Pai et al., StatPearls, 2023, e Jo et al., RadioGraphics, 2019. Licença: original.

Há ainda um quarto arranjo que você vai usar todo dia sem necessariamente pensar nele como sequência: a inversão-recuperação. Ela começa com um pulso de 180° em vez de 90°, o que inverte a magnetização longitudinal. Os tecidos voltam ao equilíbrio em velocidades diferentes; quando o tecido que se quer apagar cruza o zero, aplica-se o pulso de 90°, e aquele tecido não contribui com nenhum sinal para a imagem [2]. É o princípio do STIR, e voltaremos a ele daqui a pouco.

Figura 6. A sequência inversion recovery. Um pulso de 180° inverte toda a magnetização longitudinal, que passa a subir de −100% em direção a +100%; o intervalo entre esse pulso e o 90° de excitação é o TI. Cada tecido cruza o zero num momento diferente, determinado pelo seu T1 (ponto nulo ≈ 0,693 × T1), e o tecido que estiver cruzando o zero no instante do pulso de 90° não gera sinal. É só mudando o TI que a mesma sequência vira STIR (TI curto, anula a gordura) ou FLAIR (TI longo, anula o líquido).

O que muda no laudo: a diferença entre spin-eco e gradiente-eco deixa de ser trivia no momento em que há metal no campo. O gradiente-eco amplifica exatamente aquilo que o 180° do spin-eco corrige. É por isso que, diante de uma artroplastia, a primeira recomendação é evitar gradiente-eco [1].

O que cada ponderação mostra — e por que a densidade de prótons virou o cavalo de batalha

R2

A recomendação europeia para RM de joelho é direta no que exige: o protocolo geral deve produzir imagens ponderadas tanto em T2 quanto em T1; as ponderadas em T1 servem para diferenciar causas de alteração da medula óssea e detectar traços de microfratura, enquanto as sensíveis a líquido, ponderadas em T2, servem para o edema no trauma agudo e na dor crônica [6].

Na prática do dia a dia, o arranjo mais comum é este: T1 sem supressão de gordura ou densidade de prótons para avaliar anatomia, densidade de prótons para partes moles, e T2 sensível a líquido para detectar edema da medula óssea; T1 com supressão de gordura só é usada em conjunto com contraste [6].

A densidade de prótons ganhou esse espaço porque combina duas coisas que raramente andam juntas: resolução de contraste suficiente para a fibrocartilagem e boa relação sinal-ruído. Os meniscos aparecem como estruturas triangulares homogêneas de baixo sinal quando normais nas imagens ponderadas em T1, T2 e densidade de prótons; a patologia aparece como linhas de alto sinal que correm horizontalmente, verticalmente — subdivididas em radiais ou longitudinais — ou de forma complexa [6].

Figura 7. Padrões de lesão meniscal em imagens ponderadas em densidade de prótons com supressão de gordura. A, linha horizontal de alto sinal, lesão crônica. B, linha vertical (radial), lesão aguda após trauma em valgo; a ponta de seta marca a impressão subcondral do côndilo femoral lateral típica da lesão do ligamento cruzado anterior. C, plano transversal, lesão vertical longitudinal do menisco medial. D, ruptura complexa com fragmento posterior deslocado anteriormente. E, sinal do duplo corno anterior.

Fonte: Parkar & Adriaensen, European Radiology, 2024, Fig. 1. Licença: CC BY 4.0.

A T1 não é decoração

R2 · fino

Esta é provavelmente a seção mais útil da Parte 1, porque descreve um erro que se repete em serviços inteiros: ler o joelho apenas nas sequências com supressão de gordura, porque é ali que “as coisas brilham”.

A recomendação europeia é explícita: embora a sequência T1 e a densidade de prótons possam parecer visualmente semelhantes, não há estudos publicados comparando a eficácia das duas na detecção de patologia da medula óssea e de microfraturas — e, portanto, a densidade de prótons não pode substituir a T1. As imagens ponderadas em T1 seguem obrigatórias no protocolo padrão de joelho, podendo ser substituídas apenas por imagens T1 obtidas com técnica de Dixon [6].

Duas situações mostram por quê. Na fratura subcondral de insuficiência, a sequência sensível a líquido mostra edema extenso e, quando muito, uma linha hipointensa discreta; é na T1 que a linha subcondral curvilínea escura aparece com clareza [6].

Figura 8. Fratura subcondral de insuficiência. A, a imagem coronal ponderada em DP com supressão de gordura mostra edema extenso e apenas uma discreta linha hipointensa. B, no plano sagital, o edema aparece sem linha definida. C, a imagem ponderada em T1 mostra a linha subcondral curvilínea escura que faz o diagnóstico.

Fonte: Parkar & Adriaensen, European Radiology, 2024, Fig. 5. Licença: CC BY 4.0.

O mesmo vale para fraturas em osso cortical fino. Numa paciente com dor não traumática há mais de seis semanas, a imagem ponderada em DP com supressão de gordura mostra apenas edema discreto e uma linha de baixo sinal na cabeça da fíbula; na T1, o traço de fratura é muito mais bem apreciado. As imagens ponderadas em T1 são recomendadas no exame padrão do joelho justamente para não se perderem achados inesperados e altamente relevantes [6].

Figura 9. A, ruptura do tendão do quadríceps após queda direta sobre o joelho. B, outro paciente, com dor não traumática há mais de seis semanas: na imagem ponderada em DP com supressão de gordura veem-se edema discreto e uma linha de baixo sinal na cabeça da fíbula. C, na imagem ponderada em T1, a linha de fratura é muito melhor apreciada.

Fonte: Parkar & Adriaensen, European Radiology, 2024, Fig. 6. Licença: CC BY 4.0.

O argumento tem uma versão mais geral, e ela vem da literatura sobre erros. Os melhores leitores de RM são, ao mesmo tempo, leitores de morfologia e leitores de intensidade de sinal. Costuma-se olhar anatomia nas imagens T1 e de ponderação intermediária e patologia nas imagens sensíveis a líquido com supressão de gordura — mas às vezes esquecemos de dar atenção suficiente às primeiras, e alguns achados se perdem se a busca por patologia se restringe ao que é hiperintenso nas imagens com supressão [10]. As imagens com supressão de gordura podem não mostrar de forma conspícua achados de baixo sinal, como infiltração gordurosa no músculo e tecido fibrótico após estiramento muscular [10]. Tecido de aspecto fibrótico no joelho pode ser um achado importante de lesão não aguda, como no ligamento patelofemoral medial, ou de cirurgia prévia, envolvendo o retináculo patelar lateral ou o coxim gorduroso de Hoffa [10].

Figura 10. Lesão em rampa: ruptura vertical parcial na junção meniscocapsular posterior do menisco medial. À esquerda, a imagem sagital de ponderação intermediária sem supressão de gordura; à direita, a mesma aquisição com supressão. As duas participam do diagnóstico — ler apenas a sequência com supressão é uma das formas mais fáceis de perder o achado.

Fonte: Boutin & Bordalo-Rodrigues, in: Hodler et al. (eds), Musculoskeletal Diseases 2026-2029, IDKD Springer Series, 2026, Fig. 17.4 (reprodução integral e inalterada da figura). Licença: CC BY-NC-ND 4.0.

Na prática: leia as duas. E quando o exame que chegou de fora não tiver uma T1, diga isso no laudo, porque a ausência dela é uma limitação do exame, não do paciente.

Suprimir a gordura: três caminhos, três feitios

R2

A supressão de gordura é crítica para a detecção de condições patológicas na RM [1]. A lógica é simples: na maioria das sequências a gordura tem alto sinal, e para visualizar melhor áreas de edema é importante aplicar supressão [5]. A execução é que tem nuance, porque existem três técnicas com comportamentos bem diferentes.

A saturação espectral — o que a literatura chama de CHESS, e que os fabricantes vendem sob nomes como SPAIR — usa as diferenças de microambiente dos prótons da água e da gordura: o pulso de radiofrequência de saturação tem frequência seletiva centrada no pico principal da gordura, de modo que o sinal total tem contribuição mínima dela [1,5]. É a técnica mais aplicada na prática diária, por sua seletividade para a gordura, alta relação sinal-ruído e tempo de exame relativamente rápido [5]. Ela é confiável para T1 pós-contraste [5]. E é propensa a supressão incompleta, por efeitos de inomogeneidade dos campos B₀ e B₁ [5].

Figura 11. Coxas, pós-contraste, campo de visão largo. A, sequência FSE ponderada em T1 com supressão espectral de gordura: artefatos nas bordas por inomogeneidade dos campos B0 e B1, com supressão prejudicada. B, sequência IDEAL (Dixon) ponderada em T1, com supressão homogênea.

Fonte: Lins et al., Radiologia Brasileira, 2021, Fig. 2.

A inversão-recuperação de tempo curto, o STIR, usa a diferença de tempo de relaxação T1 entre os prótons da água e os da gordura [1]: o tempo de inversão é escolhido para anular a contribuição da gordura, e o resultado é pouco afetado pela heterogeneidade do campo B₀ [5]. As desvantagens são duas, e ambas importam. A relação sinal-ruído é menor. E o STIR não é adequado para imagem com contraste intravenoso, porque suprime o sinal da gordura com base no T1 curto — e outros tecidos com T1 curto, como áreas realçadas por gadolínio, também acabam suprimidos [5]. Dito de outro modo: técnicas baseadas em inversão-recuperação são menos suscetíveis às inomogeneidades de campo, mas podem diminuir a intensidade de sinal do meio de contraste [1].

A Dixon, ao contrário das outras duas, suprime a contribuição do sinal da gordura no pós-processamento, e não durante a aquisição, além de fornecer mapas de distribuição de água e gordura [5]. É o assunto de uma seção inteira da Parte 2; por ora basta saber que técnicas Dixon de múltiplos pontos, com três ou mais ecos, não sofrem interferência significativa da heterogeneidade do campo magnético e por isso resultam em supressão eficiente, considerada por alguns estudos superior ao STIR por terem melhor relação sinal-ruído, tempos de aquisição mais curtos e resolução espacial equivalente ou melhor [5].

Figura 12. As três supressões de gordura, comparadas nos critérios que decidem a escolha no dia a dia.

Fonte: esquema original a partir de Jo et al., RadioGraphics, 2019; Lins et al., Radiol Bras, 2021; Burke et al., Magn Reson Imaging Clin N Am, 2022; Vosshenrich & Fritz, Radiology, 2026. Licença: original.

Compreender as diferentes técnicas de supressão de gordura ajuda na caracterização de lesões e na escolha da sequência na presença de material metálico e de meio de contraste à base de gadolínio [1]. Na prática, três perguntas resolvem quase tudo.

Figura 13. Três perguntas que resolvem a escolha da supressão de gordura na maioria dos casos.

Fonte: esquema original a partir de Jo et al., RadioGraphics, 2019; Lins et al., Radiol Bras, 2021; Burke et al., Magn Reson Imaging Clin N Am, 2022. Licença: original.

No laudo, isso vira uma frase pronta quando a supressão falha: descreva o artefato em vez de descrever a “lesão”. Supressão heterogênea de gordura na periferia do campo de visão, atribuível a inomogeneidade de campo, não é edema.

Três planos, sempre

R1 · base

A não ser que se esteja fazendo aquisição 3D, o joelho deve ser examinado em três planos ortogonais: sagital, coronal e transversal [6]. A razão é que achados patológicos cruciais deixam de ser vistos ou são mal interpretados quando falta um plano [6]. O plano sagital é orientado perpendicularmente aos côndilos femorais ou ligeiramente oblíquo, para visualizar o ligamento cruzado anterior na sua totalidade em um único corte, tanto quanto possível [6].

A espessura de corte de 4 mm é aceitável na imagem do joelho segundo o consenso baseado em evidência, mas uma espessura menor ou igual a 3 mm é preferível e está disponível na maioria dos equipamentos modernos [6].

Figura 14. O protocolo de joelho de cinco sequências usado como padrão no estudo de reconstrução por aprendizado profundo, sobreposto à exigência mínima da recomendação europeia: três planos ortogonais, pelo menos uma sequência sensível a líquido e pelo menos uma T1.

Fonte: esquema original a partir de Parkar & Adriaensen, Eur Radiol, 2024, e Johnson et al., Radiology, 2023, Tabela 1. Licença: original.

O argumento fica concreto num defeito osteocondral: o tamanho real do defeito é mais bem apreciado no plano transversal do que nos outros, o que mostra como se pode subestimar o tamanho da lesão condral quando não se avaliam com cuidado todas as imagens [6].

Figura 15. O mesmo defeito osteocondral nos três planos. O tamanho real do defeito só fica evidente no plano transversal (D) — nos planos coronal e sagital ele é subestimado.

Fonte: Parkar & Adriaensen, European Radiology, 2024, Fig. 4. Licença: CC BY 4.0.

A literatura sobre erros diz a mesma coisa por outro caminho. Revisar a imagem seccional em todos os planos pode ser importante: na RM de joelho, há ganho diagnóstico ao ver as imagens transversais para uma lesão meniscal radial e as coronais para lesão de ligamento cruzado [10].

Os artefatos que você vai ver amanhã de manhã

R2–R3

Três artefatos são comuns e relevantes na imagem musculoesquelética: movimento, suscetibilidade e ângulo mágico [1].

Os artefatos de movimento degradam todas as sequências de RM e podem ser reduzidos com tempos de aquisição curtos, preenchimento radial do k-space e bandas de saturação [1]. Vale registrar o corolário, porque ele reaparece na discussão de aceleração: exames mais curtos são menos suscetíveis ao movimento do paciente e ao artefato resultante — não porque a aceleração reduza o movimento, mas porque menos exames serão degradados, já que a probabilidade de movimento diminui num exame mais curto [7].

Os artefatos de suscetibilidade aparecem com frequência nas imagens musculoesqueléticas por causa do material metálico, muitas vezes presente na coluna e nas extremidades. Eles podem ser reduzidos evitando-se sequências gradiente-eco e usando sequências de inversão-recuperação para supressão de gordura, além de sequências proprietárias [1].

O ângulo mágico afeta particularmente o sistema musculoesquelético e reflete aumento da intensidade de sinal, em sequências de TE curto, de estruturas orientadas paralelamente que estejam a 55° em relação ao campo magnético principal — tendões, ligamentos, meniscos, lábios e nervos periféricos. Ele pode ser minimizado aumentando-se o tempo de eco [1]. Reconhecer esses artefatos é importante para evitar erro diagnóstico [1].

Guarde esse número, 55°, porque na Parte 2 ele deixa de ser uma curiosidade e vira um problema de medida.

O erro mais barato de evitar

R2–R3

A taxa geral de erro de interpretação na prática diária de radiologia é de aproximadamente 4%, e sobe para cerca de 30% quando os exames de imagem são anormais [10]. Cerca de 70% desses erros são perceptivos — a anormalidade estava visível em retrospecto — e 30% são cognitivos, isto é, falhas de raciocínio que levam à má interpretação de um achado que foi visto [10]. Entre as fraturas perdidas na interpretação inicial, 70% podem ser identificadas numa segunda revisão [10].

A falha em reconhecer uma anormalidade é mais provável quando a conspicuidade da lesão é ruim — lesão pequena, fratura sem desvio [10]. Estratégias para minimizar esses erros incluem conhecer os próprios pontos cegos, ler as imagens de forma sistemática e reservar tempo para uma análise cuidadosa [10].

Do lado cognitivo, há três vieses que ameaçam a acurácia: o de ancoragem, quando se fixa numa impressão inicial do tipo “é só artrose” e se ignoram achados que apontam para outro tipo de artrite; o de confirmação, quando se superestima o sinal meniscal degenerativo como ruptura por causa de uma história de teste de McMurray positivo, mesmo sem os critérios de RM para ruptura; e o de enquadramento, quando se assume que o edema da medula óssea num atleta é traumático ou por microtrauma de repetição [10]. Entre as estratégias para contê-los está uma que custa pouco: revisar o exame antes de se deixar influenciar por laudos prévios ou por resultados contemporâneos de inteligência artificial [10].

O que escrever no laudo quando a sequência é a limitação

R3 · fino

A avaliação radiológica deve incluir todas as estruturas ligamentares, meniscos, cartilagem, estruturas ósseas, bursas, alinhamento articular, partes moles e achados incidentais — independentemente de a indicação clínica ser estreita [6]. Mesmo que a história clínica melhore o diagnóstico por RM, achados incidentais ou concomitantes importantes podem ser perdidos se nem todas as estruturas forem rotineiramente avaliadas [6].

Algumas frases prontas que a base sustenta:

• Lesão ligamentar: relate como ruptura parcial ou completa, tendo em mente as limitações da RM no diagnóstico de rupturas parciais [6].
• Cartilagem: relate de acordo com a profundidade da lesão, classificada como laceração ou fibrilação quando menor que 50%, e de espessura total quando maior que 50%, estendendo-se ao osso subcondral [6]. Vale saber que a RM subestima as lesões condrais [6].
• Não use o termo “osteoartrite” na RM: ele inclui achados clínicos e não se correlaciona com eles da mesma forma que a artrose na radiografia [6].
• Quando não se sabe a qual subgrupo a lesão pertence, “lesão osteocondral” é um termo inespecífico, mas muito acurado, e pode ser usado com segurança [6].
• A RM não exclui lesão de raiz meniscal [6]. As rupturas de raiz lateral costumam ser traumáticas, frequentemente ocorrem junto de ruptura completa do ligamento cruzado anterior e são comumente perdidas na RM; a não identificação e o consequente não tratamento associam-se a pior desfecho clínico [6].

Parte 2 — Aprofundando (R4 e radiologista MSK)

Dixon por dentro

R4 · especialista

A informação essencial para entender a Dixon é que água e gordura são os principais componentes que contribuem para formar as imagens de RM, e que os núcleos de hidrogênio têm frequência de ressonância mais alta nas moléculas de água do que nas de gordura [5]. Dentro de um campo homogêneo, a diferença de frequência entre o pico principal das moléculas de gordura e o das de água é de 3,4 ppm. Em hertz, portanto, ela muda com a intensidade do campo: aproximadamente 217,6 Hz a 1,5 T e aproximadamente 435 Hz a 3,0 T [5].

Numa sequência gradiente-eco, a magnetização transversa de água e gordura começa em fase imediatamente após o pulso de excitação inicial. Após 2,3 ms num equipamento de 1,5 T, ou 1,15 ms num de 3,0 T, essas magnetizações estarão em oposição de fase [5]. Se a imagem for adquirida com esses tempos de eco, os sinais de água e gordura se subtraem e podem se cancelar mutuamente se houver a mesma quantidade de água e gordura no voxel [5].

Figura 16. A base física da Dixon. A diferença de frequência entre o pico principal da gordura e o da água é sempre de 3,4 ppm, mas em hertz ela depende do campo: cerca de 217,6 Hz a 1,5 T e 435 Hz a 3,0 T. Daí saem os tempos de eco em que água e gordura estão em fase ou em oposição de fase — e é da soma e da subtração dessas duas imagens que nascem as imagens só de água e só de gordura.

Fonte: esquema original a partir de Lins et al., Radiol Bras, 2021. Licença: original.

Seria tecnicamente impossível adquirir imagens baseadas num eco com TE nulo. Por isso a aquisição é feita no dobro do TE da primeira condição de oposição de fase, gerando o sinal que contém a soma das duas contribuições — a condição em fase. Esse é o princípio básico da técnica Dixon: aquisição de imagem em dois tempos de eco diferentes, conhecida como Dixon de dois pontos [5]. No pós-processamento, somar as imagens em fase e fora de fase resulta numa imagem de água, e subtrair a imagem fora de fase da imagem em fase dá a imagem de gordura [5].

Daí saem as quatro imagens que a Dixon entrega: só gordura, só água, em fase e fora de fase [5]. As imagens só de água representam supressão total de gordura. As imagens só de gordura, visivelmente semelhantes às ponderadas em T1, permitem estudar a gordura — lembrando que nelas apenas a gordura terá alta intensidade de sinal [5].

Alguns obstáculos impediram o uso disseminado da Dixon de dois pontos. O campo magnético nem sempre é homogêneo, especialmente em áreas grandes ou em regiões com interfaces ar-osso. Um erro de fase por heterogeneidade do campo estático pode promover supressão indesejada dos sinais de água e gordura; em situações extremas, pode ocorrer troca local dos sinais de água e gordura [5]. Para lidar com isso, a técnica evoluiu para a Dixon de três pontos, com a aquisição de um eco adicional, formando um sistema com solução única de três equações e três incógnitas: conteúdo de água, conteúdo de gordura e heterogeneidade [5]. A Dixon de três pontos fornece supressão de gordura mais efetiva, com melhor relação sinal-ruído, tempo de aquisição mais curto e resolução espacial ótima [5].

As variantes comerciais têm nomes próprios: IDEAL na GE Healthcare, Dixon na Siemens Healthcare, mDIXON na Philips Medical Systems, FatSep na Hitachi [5]. As versões que priorizam quantificação de gordura e ferro aparecem como IDEAL-IQ, LiverLab e mDIXON Quant, com tempos de aquisição consideravelmente mais curtos, de 16 a 70 s, contra 4 a 5 min das versões voltadas à imagem anatômica [5]. Essa diferença tem consequência prática: as imagens obtidas nas sequências IDEAL, Dixon ou mDIXON têm resolução espacial mais alta, permitindo melhor identificação das estruturas anatômicas, enquanto IDEAL-IQ, LiverLab e mDIXON Quant priorizam a quantificação e perdem um pouco em resolução anatômica [5].

Onde isso muda a conduta: a Dixon é a escolha quando há material metálico, quando o campo de visão é grande ou quando a anatomia tem contornos irregulares com transições abruptas entre partes moles, osso e ar [5].

Figura 17. Coluna cervical, plano sagital. A, FSE ponderada em T1 pós-contraste com supressão espectral de gordura. B, IDEAL ponderada em T1 pós-contraste, com redução clara do artefato de suscetibilidade magnética, sobretudo na visualização da segunda vértebra cervical. C, STIR.

Fonte: Lins et al., Radiologia Brasileira, 2021, Fig. 3.

Do lado quantitativo, a Dixon permite medir a fração de gordura numa região de interesse maior do que a alcançada com espectroscopia e com resolução espacial mais alta [5]. As aplicações descritas incluem avaliação quantitativa do trofismo muscular pelo grau de substituição gordurosa, quantificação de gordura e celularidade da medula óssea em doenças hematológicas, doenças metastáticas e osteoporose [5]. Na análise da infiltração gordurosa e do volume muscular em pacientes com ruptura do manguito rotador, a vantagem é permitir análise volumétrica da superfície ventral do músculo, enquanto a classificação de Goutallier tem baixa reprodutibilidade e avaliação restrita a um único corte [5].

Duas limitações precisam constar de qualquer apresentação honesta da técnica. Não há dados validados sobre os melhores parâmetros de aquisição para as sequências Dixon quantitativas, e divergências e falta de padronização dificultam valores normais universalmente aceitos [5]. E a Dixon não é recomendada para quantificação de gordura em regiões muito afetadas pela heterogeneidade do campo B₀, porque isso reduz a acurácia das medidas [5].

Quando a Dixon engana: a troca gordura-água

R4 · especialista

Este é o artefato que mais rende num serviço que adotou Dixon recentemente, porque ele simula doença de forma convincente.

A troca gordura-água é um artefato específico da imagem codificada por deslocamento químico, ou seja, dos métodos Dixon [4]. Ele é mais frequente com o método de dois pontos do que com os de múltiplos pontos — de fato, a troca nas sequências Dixon de dois pontos foi em parte o que desencadeou o desenvolvimento das técnicas multiponto [4]. O ponto central para a leitura: a troca ocorre nas imagens calculadas de gordura e de água, no pós-processamento, mas não nas imagens-fonte em fase e fora de fase, adquiridas diretamente [4].

A origem é uma ambiguidade natural entre os picos de gordura e de água, que pode causar cálculo invertido entre os voxels só de gordura e só de água [4]. A Dixon de dois pontos é insensível à heterogeneidade do campo B₁ se for usada uma sequência spin-eco, mas é bastante sensível à heterogeneidade do campo B₀ — e é essa sensibilidade que expõe a sequência à ambiguidade [4].

Figura 18. Artefato de troca gordura-água a 1,5 T simulando tendinopatia dos isquiotibiais. a, imagem transversal só de água da Dixon de 2 pontos ponderada em T2: alto sinal ao redor dos tendões, inicialmente interpretado como rupturas com edema. b, a imagem correspondente só de gordura — não analisada na ocasião — mostra o desaparecimento da gordura exatamente na mesma topografia. c, imagem sagital ponderada em densidade de prótons com saturação de gordura: tendões e partes moles normais. d e e, a sequência Dixon repetida com exatamente os mesmos parâmetros volta ao normal.

Fonte: Kirchgesner et al., Skeletal Radiology, 2020, Fig. 1.

Três características ajudam a reconhecer o artefato. Ele produz áreas de cálculo invertido com delimitação nítida, o que não é o padrão de um edema verdadeiro [4]. Ele ocorre de forma aleatória: uma série de casos descreve o artefato migrando de um disco para outro quando a mesma sequência é repetida catorze minutos depois, com exatamente os mesmos parâmetros [4]. E ele aparece em espelho: a área que ficou hiperintensa na imagem de água aparece hipointensa, com a mesma delimitação, na imagem de gordura [4].

As frequências relatadas vão de 2 a 21% dos exames de RM, dependendo dos parâmetros de aquisição e das regiões anatômicas investigadas [4]. O risco aumenta em áreas com maior heterogeneidade de campo, como tecido ao redor de implantes metálicos, ou em regiões com alta suscetibilidade magnética, como próximo a seios preenchidos por ar, alças intestinais ou no pescoço [4]. A causa exata da ocorrência aleatória não está determinada [4].

Quando o artefato envolve áreas grandes, abrangendo múltiplos tecidos, ele é facilmente reconhecido. O problema é quando os erros de cálculo se limitam a uma única estrutura anatômica ou a uma área pequena — aí as alterações de sinal podem ser confundidas com lesão, principalmente nas imagens ponderadas em T2 [4]. A troca ocorrendo em tecido que contém gordura pode simular alterações do tipo edema nas imagens Dixon só de água ponderadas em T2 [4].

Há três condutas que a base sustenta, e todas cabem numa rotina de serviço. Primeira: sequências Dixon multiponto devem ser usadas no lugar das de dois pontos — embora as multiponto não estejam amplamente disponíveis para aplicações musculoesqueléticas e custem tempo de aquisição quando é preciso campo de visão pequeno [4]. Segunda: o radiologista deve sempre arquivar as imagens-fonte em fase e fora de fase quando sequências Dixon de dois pontos são usadas [4]. Terceira: diante de achados inesperados ou mal compreendidos nas imagens de água ou de gordura, revise todas as aquisições e considere as imagens calculadas como as menos confiáveis [4]. Os autores relatam que seus protocolos incluem ou duas sequências Dixon ponderadas em T2, ou pelo menos uma aquisição robusta com supressão de gordura não-Dixon, para ajudar na interpretação desses casos [4].

O ângulo mágico deixa de ser curiosidade quando se tenta medir

R4 · especialista

Na Parte 1 o ângulo mágico apareceu como um artefato a reconhecer. Aqui ele vira o limite de uma ambição: a de usar a RM para medir qualidade tecidual em tendão, e não apenas para dizer se há ruptura.

O contexto clínico justifica a ambição. A patologia do tendão do manguito rotador é comum e está presente em até 70% dos casos que procuram atendimento por dor no ombro [11]. A RM é amplamente considerada padrão-ouro para avaliação não invasiva de ruptura, mas os estudos mostram desempenho baixo para avaliar a qualidade tecidual: com técnicas convencionais, a sensibilidade para tendinose varia de 13 a 79%, e a confiabilidade interobservador é extremamente baixa [11]. Isso é uma necessidade não atendida, porque a qualidade tecidual afeta a decisão clínica e tem papel central na probabilidade de cicatrização após reparo cirúrgico [11].

Dois obstáculos atrapalham. O primeiro é o ângulo mágico: à medida que a orientação da fibra se aproxima de 54,7° em relação ao campo principal, as variações de frequência decorrentes das interações dipolares são minimizadas e a intensidade de sinal é máxima [11]. Isso pode ser menos problemático em tendões de orientação mais constante, como o calcâneo, mas a orientação do manguito é variável e provavelmente atravessa o ângulo mágico de forma consistente [11]. Um estudo anterior relatou variação de até seis vezes na intensidade de sinal de manguito histologicamente normal a 3 T, puramente por causa de diferentes orientações do ombro — variações que podem exceder as produzidas pela doença [11]. O segundo obstáculo é o T2 muito curto do tendão: as porções em que os fascículos tendem a ficar paralelos ou perpendiculares ao campo principal têm T2 curto e aparecem hipointensas nas sequências clínicas convencionais [11].

O experimento que dimensiona o problema usou 20 tendões do manguito de 10 ombros de doadores, imageados a 3 T em cinco orientações — 0°, 27°, 55°, 70° e 90° — com correlação histológica pelo escore de Bonar [11]. O coeficiente de variação entre orientações foi de 26,14 ± 16,82% para o T2 e de 6,18 ± 2,77% para a fração macromolecular obtida com a técnica UTE-Cones-MT [11]. Em amostras individuais, a variação do T2 entre orientações chegou a 299% [11].

Figura 19. Por que o T2 isolado não serve como medida de qualidade tecidual em tendão. Faixas de valores do mesmo tendão medido em cinco orientações diferentes em relação ao campo principal, em tendões do manguito rotador classificados por histologia. O T2 dos dois grupos se sobrepõe; a fração macromolecular obtida com UTE-Cones-MT, não.

Fonte: esquema original a partir de Zhu et al., J Magn Reson Imaging, 2018, Tabelas 1 e 2. Licença: original.

O resultado que interessa é este: as medidas de T2 a 0°, 27°, 70° e 90° mostraram diferenças significativas entre os dois grupos histológicos, mas a 55° não (p = 0,611) [11]. E, apesar da significância estatística, as faixas de valores médios de T2 dos grupos com tendinopatia leve e grave se sobrepõem — 15,27 a 30,32 ms contra 20,81 a 35,85 ms [11]. Já as frações macromoleculares mostraram diferença significativa em todos os ângulos, com faixas que não se sobrepõem: 14,32 a 17,17% contra 10,00 a 13,75% [11].

A lição vai além do manguito. A significância estatística de médias de grupo, num contexto de pesquisa, não se traduz necessariamente numa medida clinicamente útil para detecção de doença em nível individual [11]. Quando alguém apresentar um mapa de T2 como biomarcador, a pergunta certa é qual foi a orientação da estrutura em relação a B₀ — e se as faixas dos grupos se sobrepõem.

Uma limitação a declarar junto: o estudo foi predominantemente em cadáveres, com viés de seleção para doadores idosos, e a relação entre idade e parâmetros de transferência de magnetização ainda precisa ser estudada [11]. A sequência UTE-Cones-MT ainda não está disponível comercialmente, embora sua implementação exija apenas instalação de software, sem modificação de hardware [11].

Compactar antes de acelerar

R4

Há uma ordem correta para ganhar tempo, e ela começa por um lugar que quase ninguém olha: o espaçamento entre ecos.

A otimização do trem de ecos é essencial para maximizar os ganhos antes da aplicação de técnicas avançadas de aceleração às sequências turbo spin-eco [8]. O objetivo primário é adquirir os ecos no menor tempo possível, respeitando os limites de deposição de energia. Três parâmetros ajustáveis pelo operador determinam o espaçamento entre ecos e, portanto, o tempo necessário para completar os ecos dentro de um TR [8]:

• Gradientes de alto desempenho minimizam os intervalos temporais entre pulsos de radiofrequência e ecos. Embora gradientes potentes possam induzir estimulação nervosa leve, esses efeitos são raros na RM de articulações periféricas e geralmente bem tolerados [8].
• Pulsos de radiofrequência rápidos encurtam o trem reduzindo a duração dos pulsos, ao custo de maior deposição de energia e valores mais altos de taxa de absorção específica [8].
• Banda de recepção alta reduz o tempo necessário para amostrar os ecos. Uma banda de leitura mais alta diminui a intensidade de sinal de cada eco, mas mitiga o borramento de trens longos e o artefato de deslocamento químico que ocorre em campos altos e em aquisições sem supressão de gordura, muitas vezes compensando a perda de relação sinal-ruído quando se usam bobinas de superfície [8].

Figura 20. Compactação do trem de ecos. Gradientes de alto desempenho, pulsos de radiofrequência rápidos e banda de recepção alta encurtam o espaçamento entre ecos. Com o TR preservado, cabem o dobro de ecos em cada trem — e o número de trens necessários cai pela metade.

Fonte: esquema original a partir de Vosshenrich & Fritz, Radiology, 2026. Licença: original.

O uso combinado desses três fatores acelera a aquisição mantendo TRs suficientemente longos para as ponderações em densidade de prótons e em T2 — e é essa base que permite que as técnicas avançadas multipliquem o ganho de tempo [8]. Uma exceção importante: para a ponderação em T1, o comprimento do trem de ecos não deve exceder três a quatro, para garantir o contraste T1 minimizando a ponderação em T2 [8].

As três acelerações e o preço de cada uma

R4 · especialista

Imagem paralela é a técnica avançada mais usada em RM musculoesquelética. Ela exige bobinas em arranjo de fase com múltiplos canais e técnicas de varredura de referência para alocar corretamente os dados brutos subamostrados de cada elemento [8]. A aquisição é agilizada amostrando seletivamente uma linha de k-space a cada duas, para aceleração de duas vezes, ou uma a cada três, para três vezes [8]. O tempo cai quase proporcionalmente ao fator de aceleração, mas ao custo de perdas de relação sinal-ruído proporcionais à raiz quadrada do fator [8]. Sequências 2D permitem aplicação unidirecional; sequências 3D permitem aceleração bidirecional, porque têm duas direções de codificação de fase, e os fatores nas duas direções se multiplicam [8].

Com equipamento moderno, a aceleração por imagem paralela de duas vezes fornece qualidade de imagem e desempenho diagnóstico comparáveis aos da RM não acelerada para diagnóstico de anormalidades estruturais no joelho, no ombro e no tornozelo [8]. Fatores maiores são tecnicamente viáveis, mas frequentemente excedem a capacidade dos métodos convencionais de reconstrução e degradam a imagem [8].

Aquisição simultânea de múltiplos cortes permite excitar e amostrar várias fatias ao mesmo tempo [8]. Ela reduz o tempo diretamente, ao eliminar concatenações por meio de TRs mínimos mais curtos — que devem permanecer acima de 3000 ms para T2 e densidade de prótons, para garantir a sensibilidade ao líquido — e ao amostrar mais ecos dentro de um TR [8]. Indiretamente, permite adquirir mais cortes, cortes mais finos e intervalos menores entre cortes sem custo de tempo [8].

O ganho mais elegante é outro. Diferentemente dos métodos baseados em subamostragem, que omitem passos de codificação de fase e reduzem a relação sinal-ruído, a aceleração por múltiplos cortes preserva toda a informação de codificação de fase e é, portanto, praticamente neutra em relação ao ruído [8]. Como o TR mínimo possível fica muito mais curto, a penalidade de TR imposta pelos pulsos de inversão do STIR e do SPAIR é efetivamente anulada — na prática, a técnica permite o uso dessas supressões de gordura mais homogêneas sem custo de tempo [8]. Em troca, a aplicação simultânea de múltiplos pulsos de radiofrequência aumenta a deposição de energia; estratégias para mitigar isso em articulações periféricas incluem desenhos dedicados de pulso, bobinas locais de transmissão-recepção e ângulos de inclinação reduzidos, de 125° a 150° [8].

Compressed sensing usa subamostragem desproporcional da informação de codificação de fase. Diferentemente dos padrões lineares da imagem paralela, ele omite seletivamente dados menos contributivos e redundantes da periferia do k-space, com estratégias de amostragem pseudoaleatória [8]. Os dados omitidos são estimados matematicamente por reconstrução iterativa, o que limita as perdas de sinal-ruído [8]. O custo é computacional: a reconstrução pode ser mais demorada que a convencional, dependendo do volume de imagem, do fator de aceleração e do número de iterações, e a implementação clínica pode envolver custos de licenciamento [8].

Figura 21. Como cada técnica de aceleração preenche o k-space. Imagem paralela omite linhas de codificação de fase de forma regular; a aquisição simultânea de múltiplos cortes excita duas fatias ao mesmo tempo; o compressed sensing omite dados da periferia de forma pseudoaleatória e preenche as lacunas por reconstrução iterativa. O centro do k-space, de onde vem o contraste, permanece amostrado.

Fonte: esquema original a partir de Vosshenrich & Fritz, Radiology, 2026. Licença: original.

A combinação é onde está o ganho real. Usar imagem paralela e múltiplos cortes juntos é mais efetivo do que qualquer uma isolada, porque os fatores se multiplicam e porque a aquisição simultânea preserva a relação sinal-ruído enquanto a imagem paralela não aumenta a taxa de absorção específica [8]. A combinação permite aceleração de quatro a seis vezes na RM clínica de joelho mantendo qualidade de imagem e desempenho diagnóstico comparáveis aos da aceleração paralela de duas vezes isolada [8]. Especificamente, a aceleração de quatro vezes permitiu desenhar um protocolo de joelho de cinco sequências em cinco minutos, com múltiplas ponderações e planos [8].

Reconstrução por aprendizado profundo: onde ela ganha, e onde ela some com o achado

R4 · especialista

As técnicas de reconstrução por aprendizado profundo foram introduzidas recentemente na prática clínica [8]. Elas exigem menos dados brutos amostrados para gerar imagens de qualidade diagnóstica e conseguem corrigir artefatos relacionados à aceleração por imagem paralela e por múltiplos cortes [8]. A maioria usa treinamento supervisionado, o que exige que cada imagem subamostrada tenha uma imagem de referência totalmente amostrada do mesmo exame; os modelos aprendem a identificar as dissimilaridades entre as duas e a eliminar ruído, artefatos de aceleração e borramento [8]. A reconstrução tipicamente combina um modelo físico de RM com regularização por rede neural, incorporando os dados de k-space medidos, mapas de sensibilidade das bobinas e campos de viés [8].

A superresolução é um passo além: ela melhora a resolução espacial de imagens adquiridas rapidamente em baixa resolução [8]. Enquanto a interpolação convencional de matriz com preenchimento por zeros tem eficácia limitada em musculoesquelético, os métodos de superresolução por aprendizado profundo melhoram o detalhe e a visualização de pequenas alterações estruturais de forma mais eficaz [8]. Treinados em pares de dados de baixa e alta resolução espacial, eles podem dobrar o tamanho da matriz em ambas as direções no plano para aquisições 2D e dobrar a resolução de corte para conjuntos 3D [8].

Figura 22. O mesmo dado bruto acelerado, reconstruído de três maneiras: reconstrução convencional (coluna da esquerda), reconstrução por aprendizado profundo (centro) e reconstrução por superresolução (direita), em três pacientes. A fissura parcial da cartilagem da faceta medial da patela, a ruptura oblíqua do corpo do menisco medial e o traço de fratura transcondral do platô tibial lateral ficam mais bem delineados na coluna da direita.

Fonte: Vosshenrich & Fritz, Radiology, 2026, Fig. 3.

A evidência prospectiva mais citada vem de um estudo com 170 participantes em 3 T, em que cada paciente fez o protocolo convencional e, em seguida, o protocolo acelerado com reconstrução por aprendizado profundo [7]. O protocolo convencional tinha fator de aceleração 2 e o protocolo com aprendizado profundo, fator 4 [7]. Seis radiologistas musculoesqueléticos leram todos os exames [7]. As imagens reconstruídas foram consideradas de equivalência diagnóstica com as convencionais para a detecção de anormalidades, com os protocolos declarados intercambiáveis porque o limite superior do intervalo de confiança de 95% para a diferença foi menor que 5% para todas as 19 características avaliadas [7]. O tempo médio de aquisição caiu de 9 min 56 s ± 19 s para 5 min 33 s ± 16 s [7]. E a qualidade de imagem foi julgada melhor: qualidade geral 1,44 contra 1,71, relação sinal-ruído 1,29 contra 1,70, nitidez 1,48 contra 1,60, todas com p < 0,001, em escala em que valores menores são melhores; os escores de artefato foram semelhantes, 2,10 contra 2,11, p = 0,755 [7].

Esse estudo tem três limitações que precisam viajar junto com o resultado. Não havia padrão cirúrgico de referência, de modo que os protocolos puderam ser declarados intercambiáveis, mas a acurácia diagnóstica verdadeira dos dois não foi comparada [7]. O modelo foi treinado para um único fator de aceleração e uma única anatomia, e é improvável que generalize além de exames de joelho acelerados quatro vezes — nem para achados raros ou casos incomuns, como metal no joelho ou ao redor dele [7]. E todos os exames foram feitos num único equipamento de 3 T de um único fabricante [7].

A pergunta seguinte — até onde dá para ir — foi estudada de forma direta em 71 pacientes consecutivos que fizeram, no mesmo dia, o protocolo padrão e três protocolos acelerados por aprendizado profundo, de duas, quatro e seis vezes, num equipamento de 3 T [9]. Os tempos totais foram de 28:50 no padrão, 14:25 com duas vezes, 7:13 com quatro vezes e 4:49 com seis vezes — reduções de 50%, 75% e 83% [9].

Figura 23. Tempos de aquisição relatados nos estudos desta base. Cada estudo usou equipamento, fabricante e protocolo próprios: a comparação que vale é entre as linhas de um mesmo estudo, nunca entre estudos diferentes.

Fonte: esquema original a partir de Pass et al., Br J Radiol, 2015; Johnson et al., Radiology, 2023; Foti et al., Radiol Med, 2025; Vosshenrich & Fritz, Radiology, 2026 (Tabelas 2 e 3). Licença: original.

Os resultados separam bem os três níveis. A qualidade de imagem caiu de 4,8 no padrão para 4,7, 3,9 e 3,4 — a diferença entre padrão e duas vezes não foi significativa (p = 0,42), mas a diferença para seis vezes foi (p < 0,001) [9]. A área sob a curva ROC foi de 0,96, 0,92 e 0,84, sem diferença significativa entre padrão e duas vezes (p = 0,45) nem entre padrão e quatro vezes (p = 0,09), mas com diferença significativa entre padrão e seis vezes (p = 0,03) [9].

O que mais interessa ao radiologista é que a degradação não é uniforme entre os achados.

Figura 24. Sensibilidade por achado em três níveis de aceleração com reconstrução por aprendizado profundo, tendo o protocolo padrão como referência. Cada barra é a faixa entre os quatro leitores do estudo. Ligamento cruzado anterior e edema ósseo resistem; menisco e cartilagem são os primeiros a cair.

Fonte: esquema original a partir de Foti et al., Radiol Med, 2025, Tabela 2. Licença: original.

Ligamentos cruzados e edema da medula óssea resistem bem. A detecção de edema manteve sensibilidade de 94 a 98% mesmo em seis vezes [9]. Já o menisco medial caiu de 96–100% em duas vezes para 82–91% em seis vezes, e a condropatia, de 96–98% para 82–89% [9]. A condropatia no compartimento femoropatelar foi a mais afetada, com sensibilidade de 78 a 84% em seis vezes, contra 94 a 98% em duas vezes [9].

Figura 25. Ruptura do corpo do menisco lateral no plano coronal, no mesmo paciente, adquirida com o protocolo padrão (A) e com reconstruções por aprendizado profundo de 2× (B), 4× (C) e 6× (D). A lesão é nítida nos três primeiros; em 6× há degradação perceptível da imagem, com queda de confiança diagnóstica e de sensibilidade.

Fonte: Foti et al., La radiologia medica, 2025, Fig. 6.

Os autores oferecem uma explicação mecanicista coerente: fatores de aceleração maiores produzem redução progressiva da relação sinal-ruído, o que afeta a visualização das alterações sutis de sinal características das rupturas meniscais iniciais e das lesões condrais; estruturas maiores e de alto contraste, como os ligamentos cruzados e as áreas de edema, permanecem bem visualizadas mesmo em aceleração alta, por suas características distintas de sinal e maior tamanho físico [9]. Eles também observam que as sequências mais afetadas foram as informativas para menisco e cartilagem, particularmente as ponderadas em densidade de prótons com saturação de gordura nos planos coronal e sagital, enquanto as sequências axiais pareceram menos impactadas [9].

Há ainda um achado que interessa diretamente a quem coordena residência: leitores experientes, com mais de dez anos, mantiveram acurácia mais alta com aceleração agressiva do que os menos experientes. Para rupturas meniscais em seis vezes, os experientes mantiveram sensibilidade de 88 a 92%, contra 80 a 84% dos menos experientes (p = 0,032); para condropatia, 85 a 89% contra 78 a 82% (p = 0,027) [9]. A acurácia global agregada foi de 97,8% e 99,2% com duas vezes, 93,5% e 96,8% com quatro vezes, e 85,6% e 92,3% com seis vezes, para menos e mais experientes respectivamente [9].

A conclusão que a base sustenta é que duas vezes tem desempenho praticamente idêntico ao padrão e pode ser adotada amplamente; quatro vezes mantém acurácia aceitável para a maioria das patologias; seis vezes deve ser usada seletivamente, com reconhecimento da sensibilidade reduzida para anormalidades sutis, particularmente se for interpretada por leitores menos experientes [9]. Também vale registrar as limitações declaradas: desenho unicêntrico e de um único fabricante, baixa prevalência de algumas patologias na coorte — três rupturas de ligamento cruzado posterior e duas de ligamento colateral lateral — e um painel de apenas quatro leitores [9].

Em serviços que trabalham com equipamento e reconstrução diferentes desse estudo, os números de referência são outros: com superresolução, a combinação de quatro a seis vezes por imagem paralela e múltiplos cortes é relatada como viável em articulações periféricas, com protocolos de quatro a sete minutos em pacientes adultos e pediátricos [8]. Nos autores dessa série, a aceleração combinada de oito vezes — quatro de imagem paralela e duas de múltiplos cortes — é tecnicamente viável em imagens isoladas, mas frequentemente leva a artefatos substanciais nas pilhas de imagens; alcançar dez vezes provavelmente exigirá métodos dedicados de reconstrução ponta a ponta [8].

Aquisição 3D isotrópica: a promessa e o que a base mostra

R4 · especialista

A ideia é sedutora: uma única aquisição com voxel isotrópico permitiria reformatações multiplanares em qualquer plano, inclusive não ortogonais, e reduziria artefatos, melhorando a imagem de cartilagem, nervos e forma óssea, além de acelerar o exame [6].

A base tem dados de duas gerações, e eles não apontam na mesma direção.

O estudo mais direto incluiu 95 pacientes consecutivos em 1,5 T, comparando reconstruções nos três planos de uma única sequência 3D FSE ponderada em densidade de prótons com excitação de água, com voxel isotrópico de 0,7 mm, contra o protocolo padrão de três sequências ponderadas em densidade de prótons com supressão de gordura [3]. O tempo foi de 7 min 55 s para a sequência 3D contra 13 min 4 s para as três sequências — uma economia de 5 min 9 s por exame [3].

Figura 26. Uma única sequência 3D FSE isotrópica reconstruída nos três planos, comparada ao protocolo 2D de três planos a 1,5 T. À esquerda, a concordância com o protocolo padrão por estrutura; à direita, a concordância entre os dois leitores com cada protocolo.

Fonte: esquema original a partir de Pass et al., Br J Radiol, 2015, Tabelas 3 e 4. Licença: original.

A acurácia, tendo o protocolo padrão como referência, foi de 90,9% para o menisco medial, 93,7% para o lateral, 98,9% para o ligamento cruzado anterior e 85,8% para as superfícies cartilaginosas — 87,9% no compartimento medial, 89,5% no lateral e 80% no femoropatelar [3]. A concordância entre os dois leitores caiu com o protocolo 3D em todas as estruturas exceto o ligamento cruzado anterior: kappa de 0,91 para 0,86 no menisco medial, de 0,89 para 0,77 no lateral, de 0,98 para 0,94 no cruzado anterior e de 0,84 para 0,64 na cartilagem [3].

Os autores permitiram que os observadores revisassem o conjunto 3D e fizessem reformatações multiplanares depois da pontuação, para ver se a confiança mudava. Ela aumentou em 10 de 95 casos para um observador e em 32 de 95 para o outro — mas isso não compensou a desvantagem da acurácia reduzida [3]. Outra desvantagem prática: a sequência 3D inteira precisa ser repetida se houver artefato de movimento excessivo, o que ocorreu em 4% dos casos e custa mais tempo do que repetir uma sequência isolada [3]. A conclusão dos autores é que, para os equipamentos de 1,5 T comuns na prática de rotina, o estudo não apoia a substituição das sequências 2D padrão por imagens reconstruídas de uma única sequência 3D, e que eles continuam a usar sequências 2D ponderadas em densidade de prótons como parte do protocolo [3].

As limitações declaradas importam para interpretar isso: o padrão de referência foi o protocolo de joelho do serviço, e não a artroscopia; não foi possível igualar a espessura de corte, ficando 2,5 mm nas reconstruções contra 3 mm no padrão; e não foi avaliada a acurácia relativa da sequência 3D para presença, ausência e morfologia de lesões da medula óssea [3].

Do outro lado da base, a série mais recente descreve aceleração paralela bidirecional permitindo aquisições isotrópicas de alta resolução de cinco minutos, com voxels de 0,5 a 0,7 mm³, em vários contrastes teciduais, e RM 3D multicontraste de dez minutos de joelho, tornozelo, ombro e cotovelo em adultos e crianças, com desempenho diagnóstico semelhante ao da RM 2D [8]. Para a 3D turbo spin-eco, a combinação de imagem paralela e compressed sensing viabiliza aceleração de cinco a seis vezes no joelho, mantendo desempenho diagnóstico semelhante ao das sequências não aceleradas na detecção de anormalidades estruturais intra-articulares [8]. Ainda assim, os mesmos autores dizem que, na prática deles, não aplicam rotineiramente a 3D turbo spin-eco por causa do tempo de aquisição consideravelmente maior em comparação com seus protocolos 2D com superresolução; os métodos de reconstrução por aprendizado profundo para conjuntos 3D estão em estágio mais inicial e ainda não alcançaram o impacto clínico dos métodos comerciais para 2D [8].

Esse desacordo é tratado na seção “Onde a base diverge”.

Perto do metal

R4 · especialista

A RM pós-operatória de articulações na presença de implantes ortopédicos metálicos é segura e hoje corriqueira, e a demanda deve crescer de forma constante [12]. O que a torna difícil é o conjunto de artefatos induzidos pelo implante: perda de sinal, empilhamento de sinal, falha de supressão de gordura e distorções geométricas [12].

A origem é sempre a mesma. Os implantes introduzem inomogeneidades do campo magnético por diferenças de suscetibilidade entre tecido e metal, e os desvios resultantes na frequência de precessão dos spins causam a variedade de artefatos [12]. Duas coisas acontecem em paralelo: vazios de sinal por defasamento intravoxel de T2*, e deslocamento errôneo das intensidades de sinal ao longo da direção de leitura no plano e da direção de corte, gerando um composto tridimensional de áreas de perda artefatual e áreas hiperintensas por empilhamento [12].

Duas variáveis que você não controla mudam a magnitude. A composição: titânio paramagnético produz a menor suscetibilidade, e cobalto-cromo e aço inoxidável produzem a maior; implantes de cerâmica e polietileno causam artefatos comparativamente menores [12]. E o campo: a magnitude da suscetibilidade aumenta linearmente com B₀, de modo que o grau nativo de artefato é menor a 1,5 T do que a 3,0 T [12].

Figura 27. A escada da redução de artefato metálico, do que não custa nada ao que custa tempo de mesa.

Fonte: esquema original a partir de Burke et al., Magn Reson Imaging Clin N Am, 2022, e Vosshenrich & Fritz, Radiology, 2026. Licença: original.

O primeiro degrau da escada resolve mais do que se imagina. Sequências fast ou turbo spin-eco com bandas altas de transmissão e recepção, cortes finos e supressão de gordura por STIR são os métodos padrão [12]. Aumentar a banda de recepção aplica mais frequências de codificação por pixel, o que resulta em menos deslocamento espacial de sinal no domínio da imagem, confinando a distorção espectral a um número menor de pixels adjacentes [12]. Os autores usam bandas de 500 Hz por pixel a 1,5 T e de 600 a 700 Hz por pixel a 3,0 T [12].

Figura 28. Tornozelo com placa e parafusos na fíbula, imagens coronais ponderadas em densidade de prótons, turbo spin-eco, 1,5 T. A, banda de recepção baixa, de 150 Hz por pixel, com artefato grande. B, banda de 400 Hz por pixel, com artefato claramente menor. É o parâmetro mais barato de toda a redução de artefato metálico.

Fonte: Burke et al., Magnetic Resonance Imaging Clinics of North America, 2022, Fig. 1.

Há uma crença difundida que a base contradiz e que vale corrigir em aula: usar trens de eco mais longos que o habitual foi recomendado como meio de reduzir o tamanho do artefato, mas avaliações quantitativas e qualitativas dedicadas mostraram que banda de recepção alta e espaçamento mínimo entre ecos são os parâmetros efetivos, enquanto trens longos falham em reduzir o artefato e ainda degradam a qualidade da imagem ao redor do implante, com artefato metálico total de aparência maior [12].

Sobre corte fino, há um limite prático: cortes mais finos aumentam indiretamente a banda do gradiente de seleção de corte e reduzem o deslocamento fora do plano, mas o ruído visível aumenta, o que limita a espessura a não menos de 3 mm dentro de protocolos clínicos [12].

Sobre supressão de gordura, a base é inequívoca. O STIR é geralmente preferido à supressão espectral ao redor de implantes metálicos, porque a saturação espectral falha com frequência: as frequências de precessão alteradas caem fora da banda dos pulsos espectrais [12]. Técnicas baseadas em Dixon podem resultar em supressão adequada ao redor de implantes com diferenças limitadas de suscetibilidade em relação ao tecido humano [12].

Figura 29. O mesmo tornozelo instrumentado, três técnicas de supressão de gordura a 1,5 T. A, a saturação espectral falha de forma evidente ao redor do implante. B, a supressão baseada em Dixon, com a imagem só de água, falha menos. C, a técnica STIR produz supressão homogênea ao redor do metal.

Fonte: Burke et al., Magnetic Resonance Imaging Clinics of North America, 2022, Fig. 2.

Trocar as direções de fase e frequência pode mudar a orientação dos artefatos no plano, melhorando a visualização de estruturas próximas a componentes curvos ou curvilíneos da prótese; a técnica raramente elimina artefatos, mas pode deslocar a perda de sinal ou o empilhamento para regiões anatomicamente menos importantes [12]. Os artefatos tendem a ser menos proeminentes quando o eixo longo do implante é paralelo à direção de B₀ [12].

O tilt de ângulo de visão, ou VAT, aplica um gradiente adicional na direção de seleção de corte durante a leitura, na suposição de que os deslocamentos ocorrem em duas direções numa razão constante, de modo que o deslocamento de corte cancele o deslocamento no plano [12]. Ele reduz artefatos, mas introduz borramento e perda de nitidez de borda [12]. E há um dado que muda a recomendação prática: com bandas de recepção de 500 a 700 Hz por pixel, a redução de artefato do VAT é mínima e de utilidade prática limitada [12]. Ele funciona melhor em par com as técnicas multiespectrais e multiespaciais, para resolver distorções fora do plano [12].

A maioria das técnicas convencionais afeta artefatos associados ao plano, enquanto os associados ao eixo de seleção de corte permanecem em grande parte intocados [12]. É aí que entram SEMAC e MAVRIC. O MAVRIC é uma técnica de aquisição 3D que divide a ampla faixa de frequências de precessão induzida pelo metal em compartimentos discretos de frequência e imageia cada um separadamente, minimizando a perda de sinal fora de ressonância; o SEMAC é uma técnica 2D que resolve as distorções fora do plano pela excitação de múltiplas bandas espaciais [12]. Daí a nomenclatura: MAVRIC é multiespectral, SEMAC é multiespacial [12]. Ambas demonstraram melhorar a detecção de um amplo espectro de anormalidades ao redor de osteossínteses e artroplastias de quadril, joelho, coluna e tornozelo [12].

O problema é o tempo. As duas são componentes demorados dos protocolos clínicos [12]. A esparsidade intrínseca das sequências SEMAC e MAVRIC as torna bem adequadas a esquemas de subamostragem por compressed sensing [8]. Sequências CS-SEMAC comercialmente disponíveis permitem aceleração de oito vezes na prática clínica a 1,5 T e a 3,0 T, aplicável a contrastes T1, densidade de prótons e T2 [12]. Combinada com varredura elíptica, em que o k-space é adquirido em forma de disco omitindo os cantos do quadrado, a aceleração permite reduzir os tempos de aquisição do SEMAC para 4 a 5 minutos por sequência na detecção de anormalidades ao redor de implantes de quadril, joelho e tornozelo [8]. A RM SEMAC acelerada oito vezes demonstra equivalência diagnóstica em pacientes com implantes de artroplastia de membro inferior, sem evidência de aquecimento a temperaturas supra-fisiológicas [8].

Sobre segurança, dois pontos que costumam ser mal apresentados. Primeiro: um modelo in vitro que avaliou o aumento espacial de temperatura em quatro construtos diferentes de artroplastia total de quadril, usando o espectro de técnicas de redução de artefato clinicamente disponíveis, encontrou aumentos de temperatura maiores a 1,5 T do que a 3,0 T, o que pode estar relacionado a diferenças de comprimento de onda dos pulsos de radiofrequência [12]. E a RM SEMAC acelerada por compressed sensing não se associou a graus maiores de aquecimento do que as técnicas turbo spin-eco de banda alta [12]. Segundo: a deposição de calor relacionada à RM é baixa comparada à da própria cimentação — a reação exotérmica da polimerização do metilmetacrilato gera de 50 a 70 °C in vitro e até 48 °C in vivo, várias vezes mais que a deposição de calor da RM a 1,5 T e 3,0 T [12]. Por isso o risco de aquecimento relacionado à RM é considerado baixo [12].

Vale lembrar o contexto regulatório que a base descreve: pouquíssimos implantes ortopédicos metálicos e próteses de substituição articular têm o rótulo “MR safe” da agência americana; a maioria é “MR conditional” e, portanto, a maioria dos implantes é examinada fora de bula [12]. As boas práticas descritas incluem executar as sequências no modo normal, usar ângulos de inclinação e refocalização menores que o normal — por exemplo 125° —, limitar o número de ecos por trem a oito ou menos, usar modos de pulso de radiofrequência longos e de gradiente de baixo desempenho, observar os limites de taxa de absorção específica e de dose específica de energia, comunicar-se com o paciente após cada sequência e realizar o exame sob observação direta [12].

Quando o tecido é invisível: eco ultracurto e eco zero

R4 · especialista

Toda a Parte 1 assumiu que o tecido tem T2 longo o suficiente para ser amostrado. Osso cortical, matriz trabecular mineralizada, tendão e calcificação não têm.

As sequências convencionais não conseguem representar de forma confiável estruturas com T2 ultracurto, abaixo de 1 ms, por causa das limitações no TE mínimo alcançável [13]. O T2 muito curto do osso cortical e da matriz trabecular — cerca de 390 µs a 3 T —, devido em grande parte ao baixo conteúdo de água, de cerca de 20%, resulta em aparência de vazio de sinal nas sequências convencionais [13].

Na aquisição com eco zero, usa-se uma trajetória de leitura radial 3D, e a aquisição do sinal de decaimento livre de indução ocorre imediatamente após a excitação [13]. A chave é que os gradientes de leitura são acelerados antes do pulso de radiofrequência, para garantir aquisição imediata após a excitação — diferentemente das outras sequências de eco ultracurto [13]. Como a codificação começa instantaneamente na aquisição do sinal, o TE é submilissegundo, praticamente zero [13]. E como os gradientes são usados continuamente, em vez de ligados e desligados rapidamente, a aquisição é virtualmente silenciosa — o que torna os 4 a 5 minutos extras de exame mais toleráveis, em geral, e particularmente em crianças pequenas [13].

Com correção robusta de viés das bobinas e inversão da escala de cinza, o resultado são imagens com aparência de tomografia, que ajudam a diferenciar osso cortical de outras estruturas ricas em colágeno de T2 curto — mas não tão curto quanto o do osso — como cápsula articular, lábio e menisco [13].

Figura 30. Luxações recidivantes do ombro em homem de 22 anos. A, a imagem transversal ponderada em densidade de prótons mostra a lesão labral anteroinferior, mas não o componente ósseo. B, a imagem ZTE mostra o componente ósseo. C, a tomografia, feita dias depois, confirma.

Fonte: Aydıngöz et al., RadioGraphics, 2022, Fig. 1.

Os parâmetros característicos são bem diferentes do que se usa no resto do protocolo: TR de 1 a 2 ms, TE de 8 µs, ângulo de inclinação de 1° ou 2° para achatar o contraste de partes moles, resolução no plano de 0,8 a 1,2 mm e banda de 50 kHz a 1,5 T ou de 62,5 a 83,33 kHz a 3 T [13]. A banda precisa ser maior que o deslocamento químico água-gordura de 3,5 ppm para mitigar interferências nas interfaces, o que em geral se alcança melhor a 3 T [13]. A otimização é um jogo de equilíbrio: aumentar a banda de leitura reduz o artefato de deslocamento químico, mas demais também reduz a relação sinal-ruído e borra a imagem; aumentar o ângulo de inclinação melhora o sinal-ruído mas acentua o contraste T1 no tecido de fundo; aumentar o campo de visão aumenta o sinal-ruído mas amolece a imagem, a menos que a resolução no plano seja aumentada na mesma proporção [13].

Uma limitação clara, que impede vender a técnica como substituta da tomografia: apesar das melhorias recentes, a resolução espacial ainda é inferior à da tomografia e à da radiografia. A resolução típica é de cerca de 0,8 a 1,2 mm isotrópicos, contra 0,625 mm da tomografia de mais alta resolução, e radiografias digitais têm resolução ainda melhor [13].

As aplicações que a base descreve incluem análises morfométricas que antes exigiam radiografia ou tomografia — ângulo alfa na impacção femoroacetabular, ângulo crítico do ombro, ângulo cérvico-diafisário, perfil rotacional dos membros inferiores em crianças —, fraturas por impacção, avulsão e estresse, espondilólise, corpos livres e erosões, calcificações e ossificações de partes moles, tendinite calcária e tumores ósseos, inclusive resposta ao tratamento [13]. No ombro luxado, a sequência representa com acurácia a lesão de Bankart óssea e permite estimar o estoque ósseo glenoidal e avaliar o glenoid track, com a vantagem sobre a tomografia de permitir triangular a borda medial do footprint do manguito a partir das outras sequências de RM do mesmo exame [13].

As armadilhas são importantes e todas têm o mesmo antídoto. Gás é escuro na aquisição verdadeira e, portanto, fica com a mesma intensidade das calcificações após a inversão da escala de cinza; gás dentro de uma articulação pode ser confundido com calcificação superficial da cartilagem [13]. Fragmentos metálicos microscópicos desprendidos de instrumentos cirúrgicos — sobretudo por desgaste de brocas de alta velocidade — aparecem como pontos brancos no campo cirúrgico e ao longo da incisão [13]. Depósito de hemossiderina, encontrado em artropatia hemofílica ou em tumor tenossinovial de células gigantes, pode parecer calcificação ou ossificação [13]. Alguns cistos ganglionares do punho aparecem muito escuros no ZTE verdadeiro e brilhantes na imagem invertida [13]. E corpos estranhos orgânicos, como espinhos, podem aparecer conspicuamente brancos, ao contrário da sua invisibilidade radiográfica [13]. Procurar artefatos de suscetibilidade nas sequências convencionais — sobretudo gradiente-eco, e mesmo nas imagens de localização — ajuda a identificar hemossiderina, gás e fragmentos metálicos microscópicos, que constituem as principais armadilhas [13].

Do lado do eco ultracurto quantitativo, a técnica UTE com preparação de transferência de magnetização e modelagem de dois compartimentos descrita na seção sobre ângulo mágico é a aplicação mais desenvolvida na base: ela permite detectar sinal antes que ele decaia a níveis de fundo e fornece parâmetros — frações de prótons de água e macromoleculares, taxas de relaxação e de troca — que se mostraram resistentes ao efeito de ângulo mágico [11].

Onde a base diverge

Substituir 2D por 3D isotrópica. O estudo de 1,5 T com 95 pacientes conclui que a tecnologia atual não permite obter uma sequência 3D para avaliação de derangement interno do joelho a 1,5 T sem redução significativa da acurácia diagnóstica para rupturas meniscais e anormalidades da cartilagem articular, e que o achado é coerente com resultados preliminares de estudos anteriores em 3 T [3]. A recomendação europeia, por outro lado, descreve o desenvolvimento tecnológico que tornou a imagem 3D do joelho clinicamente viável e diz que ela levará a menos artefatos, melhor imagem de cartilagem, nervos e forma óssea, além de tempo de imagem mais rápido [6]. E a série mais recente descreve 3D turbo spin-eco isotrópica acelerada de quatro a seis vezes como clinicamente viável em dez minutos, mas relata que os próprios autores não a usam rotineiramente por causa do tempo em comparação com seus protocolos 2D com superresolução [8].

Não arbitro. As três posições são compatíveis com campos, gerações de equipamento e estratégias de reconstrução diferentes: o estudo negativo é de 1,5 T com reconstrução convencional; as posições favoráveis são de 3 T com aceleração bidirecional ou compressed sensing. O que a base não tem é uma comparação direta entre 3D acelerada de geração atual e 2D com superresolução, validada por artroscopia.

Qual aceleração é segura. Um estudo declara que quatro vezes mantém acurácia aceitável para a maioria das patologias, e que seis vezes reduz a sensibilidade para anormalidades sutis [9]. Outro descreve, na sua prática, aceleração combinada de quatro a seis vezes com superresolução mantendo qualidade e desempenho diagnóstico [8]. Os dois podem estar certos: são algoritmos de reconstrução, fabricantes e definições de “fator de aceleração” diferentes. O ponto prático é que o número em si não transfere entre serviços — o que transfere é o método de validar localmente.

Dixon de dois pontos. Um artigo afirma que sequências Dixon multiponto deveriam ser usadas no lugar das de dois pontos, reconhecendo que as multiponto não estão amplamente disponíveis para aplicações musculoesqueléticas e custam tempo [4]. Outro descreve as duas famílias sem tomar partido, registrando que as versões de múltiplos ecos não sofrem interferência significativa da heterogeneidade do campo [5]. Não há conflito de fato — há uma recomendação mais forte num e uma descrição neutra no outro.

Pontos-chave

• TR e TE definem a ponderação; para densidade de prótons e T2 em musculoesquelético, TR abaixo de 3000 ms compromete o sinal do líquido [8].
• A T1 é obrigatória no protocolo padrão de joelho e não pode ser substituída por densidade de prótons; pode ser substituída por T1 Dixon [6].
• Três planos ortogonais, salvo aquisição 3D; corte de 4 mm aceitável, ≤ 3 mm preferível [6].
• Saturação espectral falha com B₀ ruim e perto de metal; STIR é robusto mas tem sinal-ruído menor e apaga o realce por gadolínio; Dixon multiponto combina robustez e sinal-ruído e entrega quatro imagens por aquisição [1,5,12].
• Na Dixon de dois pontos, arquive sempre as imagens-fonte em fase e fora de fase: a troca gordura-água ocorre apenas nas imagens calculadas, com frequência relatada de 2 a 21% dos exames [4].
• O ângulo mágico altera o T2 de tendão em até 299% entre orientações, e as faixas de T2 de tendinopatia leve e grave se sobrepõem — o T2 isolado não é medida de qualidade tecidual [11].
• Compacte o trem de ecos antes de acelerar; mantenha o trem de ecos da T1 em três a quatro [8].
• Imagem paralela perde sinal-ruído proporcional à raiz do fator; múltiplos cortes é praticamente neutra em ruído mas aumenta a deposição de energia; compressed sensing custa tempo de reconstrução [8].
• Reconstrução por aprendizado profundo de quatro vezes no joelho mostrou equivalência diagnóstica prospectiva com redução do tempo de 9:56 para 5:33 [7]; a seis vezes, menisco e cartilagem perdem sensibilidade, e mais ainda com leitores menos experientes [9].
• Perto de metal: turbo spin-eco, banda alta (500 Hz/px a 1,5 T; 600–700 a 3,0 T), cortes não abaixo de 3 mm, STIR. Trem de eco longo não ajuda — atrapalha [12].
• ZTE gera imagem com contraste de tomografia dentro do exame de RM, com resolução de 0,8 a 1,2 mm isotrópicos; gás, detrito metálico microscópico e hemossiderina simulam calcificação e exigem correlação com as outras sequências [13].

O que esta base não cobre

Esta base é fortemente centrada em joelho, e secundariamente em ombro, tornozelo e quadril. Protocolos dedicados de punho, mão, cotovelo, coluna e articulações pequenas aparecem apenas como menções ou em tabelas suplementares que não foram lidas.

Não há, nesta base, descrição sistemática de imagem quantitativa de cartilagem — mapeamento de T2, T1rho, dGEMRIC —, além de menções isoladas ao efeito de ângulo mágico sobre o T2 e o T1rho da cartilagem. Também não há descrição de difusão, perfusão ou espectroscopia aplicadas ao sistema musculoesquelético, exceto menções de passagem.

Artrografia por RM, protocolos com contraste intra-articular e técnicas de tração articular não são cobertos, embora sejam citados de passagem na discussão sobre cartilagem do quadril.

Neurografia por RM e protocolos dedicados de plexo aparecem apenas como aplicação da Dixon e como menção à avaliação de neuropatia perto de implantes; não há descrição das sequências de neurografia em si.

Segurança em RM é tratada de forma superficial em [2] e de forma específica para implantes em [12]; não há, nesta base, cobertura estruturada de triagem, dispositivos cardíacos ou gestão de campo.

Sequências de mapeamento quantitativo de osso e as aplicações de eco ultracurto além do manguito rotador e do ZTE não estão cobertas em profundidade.

Por fim, não há nesta base nenhum estudo de custo-efetividade ou de impacto operacional medido da aceleração; os artigos discutem esse impacto como expectativa, e um deles registra explicitamente que análises de impacto econômico e de fluxo de trabalho são uma direção futura de pesquisa [9].

Base consolidada

1. Jo S, Sammet S, Thomas S, Stacy GS. Musculoskeletal MRI Pulse Sequences: A Review for Residents and Fellows. RadioGraphics. 2019;39(7):2038–2039. doi:10.1148/rg.2019190075. Exposição educacional (resumo impresso de apresentação digital). Arquivo: `jo2019.pdf`.
2. Pai A, Shetty R, Hodis B, Chowdhury YS. Magnetic Resonance Imaging Physics. In: StatPearls [Internet]. Treasure Island (FL): StatPearls Publishing; atualização de 2 de abril de 2023. Bookshelf ID NBK564320; PMID 33231990. Capítulo de referência. Licença CC BY-NC-ND 4.0. Arquivo: `Magnetic Resonance Imaging Physics – StatPearls – NCBI Bookshelf.pdf`.
3. Pass B, Robinson P, Hodgson R, Grainger AJ. Can a single isotropic 3D fast spin echo sequence replace three-plane standard proton density fat-saturated knee MRI at 1.5T? Br J Radiol. 2015;88:20150189. doi:10.1259/bjr.20150189. Estudo prospectivo de acurácia, 95 exames, 99 pacientes, 1,5 T. Arquivo: `bjr.20150189.pdf`.
4. Kirchgesner T, Acid S, Perlepe V, Lecouvet F, Vande Berg B. Two-point Dixon fat-water swapping artifact: lesion mimicker at musculoskeletal T2-weighted MRI. Skeletal Radiol. 2020. doi:10.1007/s00256-020-03512-x. Relato de quatro casos com revisão. Arquivo: `kirchgesner2020.pdf`.
5. Lins CF, Salmon CEG, Nogueira-Barbosa MH. Applications of the Dixon technique in the evaluation of the musculoskeletal system. Radiol Bras. 2021;54(1):33–42. doi:10.1590/0100-3984.2019.0086. Artigo de revisão. Arquivo: `rb-54-01-0033.pdf`.
6. Parkar AP, Adriaensen MEAPM. ESR essentials: MRI of the knee — practice recommendations by ESSR. Eur Radiol. 2024;34:6590–6599. doi:10.1007/s00330-024-10706-7. Recomendações de prática baseadas em evidência, com níveis de evidência declarados. Licença CC BY 4.0. Arquivo: `330_2024_Article_10706.pdf`.
7. Johnson PM, Lin DJ, Zbontar J, et al. Deep Learning Reconstruction Enables Prospectively Accelerated Clinical Knee MRI. Radiology. 2023;307(2):e220425. doi:10.1148/radiol.220425. Estudo prospectivo de intercambiabilidade, 170 participantes, seis leitores, 3 T. Arquivo: `radiol.220425.pdf`.
8. Vosshenrich J, Fritz J. How I Do It: Fast MRI of the Joints. Radiology. 2026;318(3):251430. doi:10.1148/radiol.251430. Artigo de recomendações e orientação prática (“Statements and Guidelines”). Arquivo: `vosshenrich-fritz-2026-how-i-do-it-fast-mri-of-the-joints.pdf`.
9. Foti G, Spoto F, Spezia A, et al. Deep learning-driven abbreviated knee MRI protocols: diagnostic accuracy in clinical practice. Radiol Med. 2025;130:1460–1471. doi:10.1007/s11547-025-02038-3. Estudo prospectivo unicêntrico, 71 pacientes, quatro leitores, 3 T. Arquivo: `s11547-025-02038-3.pdf`.
10. Boutin RD, Bordalo-Rodrigues M. Common Mistakes in MSK Imaging. In: Hodler J, et al. (eds). Musculoskeletal Diseases 2026-2029. IDKD Springer Series; 2026:193–202. doi:10.1007/978-3-032-17040-8_17. Capítulo de livro. Licença CC BY-NC-ND 4.0. Arquivo: `978-3-032-17040-8_17.pdf`.
11. Zhu Y, Cheng X, Ma Y, Wong JH, Xie Y, Du J, Chang EY. Rotator Cuff Tendon Assessment Using Magic-Angle Insensitive 3D Ultrashort Echo Time Cones Magnetization Transfer (UTE-Cones-MT) Imaging and Modeling with Histological Correlation. J Magn Reson Imaging. 2018;48(1):160–168. doi:10.1002/jmri.25914. Estudo prospectivo em 20 tendões cadavéricos com correlação histológica, mais três voluntários. Manuscrito de autor (HHS Public Access). Arquivo: `nihms923995.pdf`.
12. Burke CJ, Khodarahmi I, Fritz J. Postoperative MR Imaging of Joints: Technical Considerations. Magn Reson Imaging Clin N Am. 2022. doi:10.1016/j.mric.2022.03.002. Artigo de revisão técnica. Arquivo: `Postoperative-MR-Imaging-of-Joints.pdf`.
13. Aydıngöz Ü, Yıldız AE, Ergen FB. Zero Echo Time Musculoskeletal MRI: Technique, Optimization, Applications, and Pitfalls. RadioGraphics. 2022;42(5):1398–1414. doi:10.1148/rg.220029. Artigo de revisão educacional. Arquivo: `Zero-Echo-Time-Musculoskeletal-MRI-Technique-Optimization-Applications-and-Pitfalls.pdf`.
